AI 晶片算得再快，記憶體送資料跟不上，運算核心就只能空等。HBM4 就是為了這件事升級的新一代高頻寬記憶體，NVIDIA 2026 年 8 月起量產出貨的 Vera Rubin 用的就是它。
還不熟 HBM 的話，可以先讀 HBM 那一關。
HBM4 是什麼？

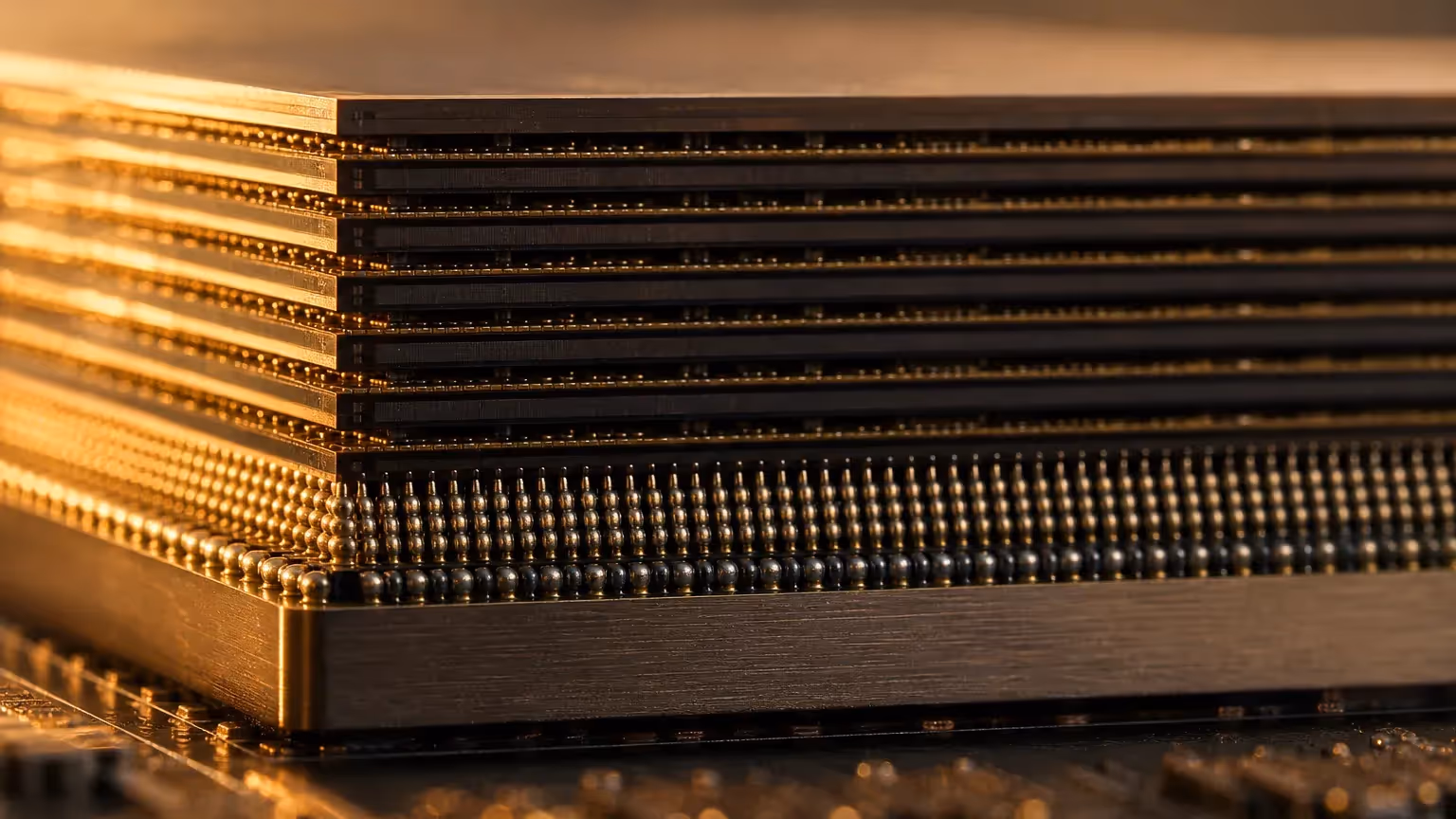

HBM（高頻寬記憶體）是把多顆 DRAM 裸晶垂直堆疊、用超寬介面接在 GPU 旁邊的記憶體。HBM3e 是 Blackwell 世代用的版本，HBM4 是下一代。
HBM4 改的是結構，不只是把速度調高。重點有兩個：對外介面加寬一倍，以及底部的 base die 改用邏輯製程。
核心數據快照
| 主題 | 數值 | 性質 |
|---|---|---|
| 對外介面 | HBM3e 1024-bit → HBM4 2048-bit | JEDEC 標準 |
| 單顆頻寬 | 標準上限約 2 TB/s；三星產品最高 3.3 TB/s、美光 >2.8 TB/s | JEDEC 標準／各廠產品規格 |
| 容量 | 4/8/12/16 層堆疊，單顆最高 64GB | JEDEC 標準 |
| base die | SK 海力士用台積電 12nm 級；三星自家 4nm；美光自製 | 媒體報導（TrendForce，2026-10） |
HBM3e 到 HBM4：差在哪
介面寬度翻倍：想成高速公路從 1024 線道拓寬到 2048 線道，相同車速下，車流量接近兩倍。這是 HBM4 最核心的升級。
頻寬跳一級：HBM3e 主流產品約每秒 1.2TB，HBM4 光是標準就到每秒 2TB，各廠產品再往上超規。看到不同數字，先分清是「JEDEC 標準上限」還是「某家產品規格」。
base die 改邏輯製程：底部的 base die 負責和 GPU 溝通，過去用 DRAM 製程，HBM4 起改用晶圓代工的邏輯製程，能塞進更多控制與客製功能。HBM 因此從單純的記憶體，變成可以依客戶需求設計的「記憶體加邏輯」平台。
能效提升：SK 海力士與三星都宣稱 HBM4 能效比前代提升約四成，美光宣稱自家 12 層產品提升超過兩成。
三家原廠的 HBM4 進度
HBM4 仍是 SK 海力士、三星、美光三家的戰場，2026 年三家都已量產：
- 三星：2026 年 2 月率先宣布量產並商用出貨。
- 美光：36GB 12 層 HBM4 在 2026 年第 1 季量產，明確為 NVIDIA Vera Rubin 打造。
- SK 海力士：2025 年最早宣布完成開發，2026 年第 2 季開始量產出貨。
據韓媒報導，黃仁勳 2026 年 6 月表示三家的 HBM4 都已通過 Vera Rubin 認證。接下來比的是供貨比例與良率：Korea Herald 引述業界估計，Rubin 首批 HBM4 約六到七成來自 SK 海力士、三星約 25% 到 30%，美光較少。NVIDIA 並未公開配比。
台灣廠商不生產 HBM 本體，角色在 base die 代工（台積電）與封裝測試周邊，分工看 HBM 概念股。
下一步：HBM4E
HBM4E 是 HBM4 的加強版，2026 年已開始送樣：三星稱出貨業界首批樣品，SK 海力士 6 月送樣 12 層、48GB 的版本，目標 2027 年量產。TrendForce 預估 HBM4E 在 2027 下半年放量。
客製化也更進一步。美光表示正與 NVIDIA 合作業界首個客製化 HBM4E（NVHBM）。據 TrendForce 報導，美光的 HBM4E base die 將改由外部晶圓代工生產，SK 海力士的則優先採用台積電 3nm。
為什麼新一代 AI 晶片需要它
NVIDIA Vera Rubin 每顆 GPU 配 288GB HBM4、記憶體頻寬每秒 19.2TB；AMD 的 MI455X 也配 432GB HBM4。推理型、長上下文的 AI 要搬的資料比過去多得多，記憶體一跟不上，再強的運算核心也只能空等。
換句話說，HBM4 是 AI 晶片的「輸送帶升級」。沒有它，算力再高也會被記憶體卡住。
小企鵝的總結
HBM4 記住兩件事就好：介面寬度翻倍換來頻寬，base die 改邏輯製程讓 HBM 走向客製化。
想看封裝怎麼把 HBM 和 GPU 綁在一起，讀 CoWoS；想看整條鏈八關，回到 供應鏈總覽。
看 HBM4 新聞時，先分清是 JEDEC 標準還是各廠產品、是送樣還是量產，數字就不會混淆。
