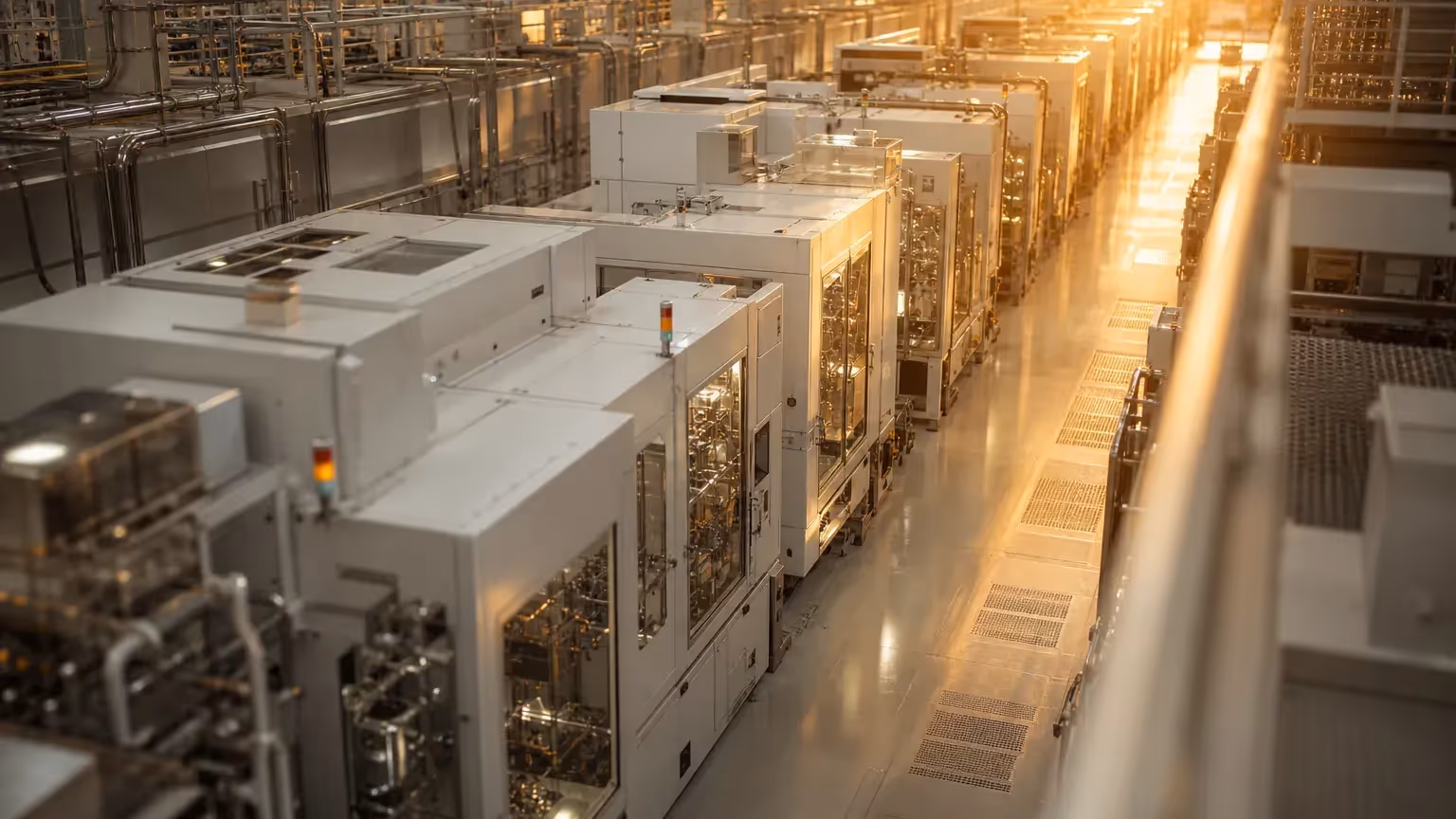

每次講半導體，焦點都在台積電、NVIDIA 這些設計與製造大廠。再往上游走一層會發現，晶圓廠裡的機台是另一批公司做的；沒有這些設備，再厲害的製程也只是一張設計圖。
這篇先講做一顆晶片要用哪些機台、全球五大設備廠各做什麼，再看台灣的設備材料廠站在哪個位置。它是 ASML 與微影設備 的延伸地圖版。
半導體設備在做什麼？
製造晶片，是在一片矽晶圓上「蓋出」幾百億個微小電路。晶圓進廠後，先長出材料層、塗上感光的光阻，用微影機把電路圖「曝印」上去，再蝕刻雕出線路、清洗、研磨整平，然後長下一層、再印、再蝕刻，來回數百次，全程還要檢測有沒有缺陷。每個步驟都對應一類專門機台，合起來就是「半導體設備」。
核心數據快照
| 主題 | 數值 | 來源 |
|---|---|---|
| 全球半導體設備市場 | 2025 年 1,351 億美元（年增 15%） | SEMI 實際值 |
| 2026 年預測 | 1,659 億美元（年增 23.2%） | SEMI 2026 年 7 月預測 |
| 前三大市場（2025） | 中國 493 億、台灣 315 億、韓國 258 億美元 | SEMI 實際值 |
| 微影龍頭 ASML | 2025 年營收 327 億歐元，EUV 銷售 48 台 | ASML 年報 |
| High-NA EUV（新一代 EUV） | 2026 年 7 月首個量產邏輯產品（英特爾 18A 部分晶片層）；台積電規劃 2030 年起量產導入 | ASML、台積電官方 |
設備的幾大類，各做什麼
| 設備類別 | 在做什麼（白話） |
|---|---|
| 微影（光刻） | 用光把光罩上的電路圖「印」到晶圓的光阻上，最關鍵也最貴 |
| 塗佈顯影（黃光） | 塗上光阻、曝光後顯影，與微影搭配 |
| 蝕刻 | 依圖形把不要的材料「雕掉」，分乾式與濕式 |
| 薄膜沉積 | 長出導體、絕緣層等薄膜（CVD／PVD／ALD） |
| 化學機械研磨（CMP） | 用研磨墊加研磨液把表面磨平，才能疊下一層 |
| 離子植入 | 把摻雜離子打進矽裡，改變電性 |
| 檢測與量測 | 量線寬、膜厚、缺陷，全程把關良率 |
| 清洗 | 去除微粒與殘留，穿插在各步驟之間 |
全球五大設備廠
| 公司 | 主要角色 |
|---|---|
| ASML（荷蘭） | 微影龍頭，全球唯一供應 EUV 的廠商 |
| Applied Materials 應用材料（美） | 產品線最廣：沉積、蝕刻、CMP、離子植入、量測都做 |
| Lam Research 科林研發（美） | 蝕刻、沉積、清洗，強項是先進節點的電漿蝕刻 |
| Tokyo Electron 東京威力科創（日） | 塗佈顯影、沉積、蝕刻、清洗 |
| KLA 科磊（美） | 檢測量測與製程控制龍頭 |
門檻這麼高，設備出口就成了地緣政治的籌碼，美國近年多次收緊對中國的設備出口。中國同時是設備大廠的重要客戶：2026 年年中的單季財報裡，應材 28%、科林 26%、東京威力科創 30.4% 的營收來自中國。管制的來龍去脈可以看 出口管制。
台灣的設備供應鏈：誰做什麼
台灣不是微影、蝕刻這類核心主機的主要產地，但在不少利基環節有完整供應鏈：
- 家登：EUV 光罩盒與晶圓載具，負責防止光罩和晶圓被污染。
- 辛耘、弘塑：濕製程設備（清洗、濕蝕刻等）；弘塑另有化學品，辛耘也做再生晶圓。
- 中砂：CMP 用的鑽石碟與研磨耗材，屬耗材角色。
- 崇越：材料通路與整合，代理矽晶圓、光阻、特殊氣體、研磨液等。
- 帆宣：廠務自動化與系統整合。
- 閎康：材料分析、故障分析等檢測服務，不是設備或材料供應商。
- 均豪：自動化與檢測設備。
市場常把這些公司放進「半導體設備概念股」。它們和國際五大廠的量級不同；實際客戶、機種與訂單多半保密，市場上的對應關係常屬法人推測，列名不代表已接單或受惠。本文只描述產業角色，不整理受益股、不做個股排名，也不構成投資建議。
小企鵝的總結
半導體設備是整條供應鏈的最上游，由五大國際廠把持，其中 ASML 的 EUV 是先進製程繞不過的一關。台灣的設備材料廠多在載具、濕製程、耗材、材料通路等利基環節切入。
想看這些設備為誰服務，可以讀 晶圓代工 與 先進製程；想看整條鏈，回到 供應鏈總覽。
理解分工，能讓你看新聞時很快判斷「這件事動到哪一環」。但分工地圖和選股清單是兩回事。
